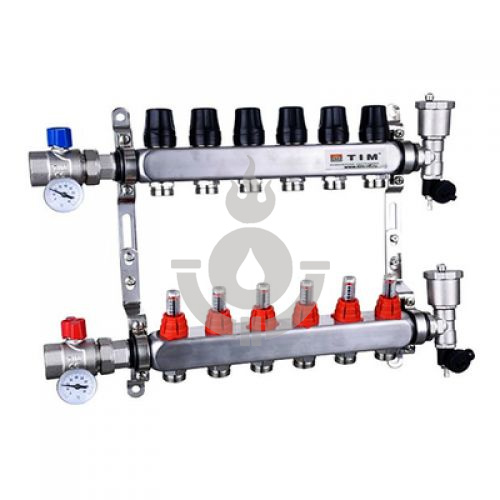

Коллекторная группа 1" квадрат, с расходомерами, c кранами, нерж

Подробнее

Типоразмер
Описание

Типоразмер

Наименование

Артикул

Количество выходов

Группа коллекторная TIM 1" квадрат 2 выхода с расходомерами, с кранами нержавеющая сталь [1/2]

Артикул: TKAS5002

Количество выходов: 2 хода

Склад, -

Группа коллекторная TIM 1" квадрат 3 выхода с расходомерами, с кранами нержавеющая сталь [1/2]

Артикул: TKAS5003

Количество выходов: 3 хода

Склад, -

Группа коллекторная TIM 1" квадрат 4 выхода с расходомерами, с кранами нержавеющая сталь [1/2]

Артикул: TKAS5004

Количество выходов: 4 хода

Склад, -

Группа коллекторная TIM 1" квадрат 5 выходов с расходомерами, с кранами нержавеющая сталь [1/2]

Артикул: TKAS5005

Количество выходов: 5 хода

Склад, -

Группа коллекторная TIM 1" квадрат 6 выходов с расходомерами, с кранами нержавеющая сталь [1/2]

Артикул: TKAS5006

Количество выходов: 6 хода

Склад, -

Группа коллекторная TIM 1" квадрат 7 выходов с расходомерами, с кранами нержавеющая сталь [1/2]

Артикул: TKAS5007

Количество выходов: 7 хода

Склад, -

Группа коллекторная TIM 1" квадрат 8 выходов с расходомерами, с кранами нержавеющая сталь [1/2]

Артикул: TKAS5008

Количество выходов: 8 хода

Склад, -

Группа коллекторная TIM 1" квадрат 9 выходов с расходомерами, с кранами нержавеющая сталь [1/2]

Артикул: TKAS5009

Количество выходов: 9 хода

Склад, -

Группа коллекторная TIM 1" квадрат 11 выходов с расходомерами, с кранами нержавеющая сталь [1/2]

Артикул: TKAS5011

Количество выходов: 11 хода

Склад, -

Группа коллекторная TIM 1" квадрат 12 выходов с расходомерами, с кранами нержавеющая сталь [1/2]

Артикул: TKAS5012

Количество выходов: 12 хода

Склад, -

Описание

Коллекторный блок служит для распределения потоков по контурам теплого пола, где в качестве теплоносителя используется вода
либо незамерзающие растворы гликоля с максимальной рабочей температурой 70 °С, рабочим давлением до 6 бар.

Коллекторная группа в сборе состоит из:
1 шт. подающего коллектора с регуляторами-расходомерами;
1 шт. обратного коллектора со встроенными вентилями.
Вентили предусматривают возможность термоэлектрической регулировки при помощи термоэлектрической головки (M30*1.5);
2 шт. запорных шаровых кранов с термометрами;
2 шт. концевых фитингов с автоматическим воздухоотводчиком и сливными кранами.
2 шт. цельнометаллических кронштейнов.

Размер подключения: 1" (внутренняя резьба)
Максимальное рабочее давление: 6 бар (10 бар для тестирования оборудования)
Максимальная рабочая температура: 70°C
Резьба: ISO228 (эквивалент DIN ISO228 и BSEN ISO228)
Межосевое расстояние: 50 мм.
Корпус коллектора: Нержавеющая сталь.

*Возможно использования термоэлектрических сервоприводов с резьбой M30x1,5.

Особенности:
- Точность контроля и регулирования потока отдельных контуров.
- Контроль температуры теплоносителя на подающем и обратном коллекторах.
- Минимальные потери напора.
- Блокировка отдельных контуров.
- Простота установки.
